一、 概述
1. 保安無線對講系統項目背景
某某保安無線對講系統項目位于！??！以北、?。?！以東、！?。∫晕?，?。÷芬阅?。總用地面積?。?！平方米，總建筑面積約！?。?！平方米。包含！樓、！樓、！樓及商業裙房，其中！樓為10層、建筑高度為48.25米，！號樓/！號樓為17/12層，建筑高度為59.15米/55.75米，地下由兩層整體地下室組成，其中地下一層為車庫、地下二層為車庫和設備用房。本次設計為一套可以覆蓋某某項目的保安無線對講系統，提供給某某物業管理部門日常使用，設計遵循上海市無線電管理局基站設計的相關規范。
經緯度信息，北緯：！?。?！，東經?。。?！。
2. 需求分析
|
項目 |
需求 |
|
物業保安通信系統 |
1) 保持至少并發4個通信頻道可以用于物業保安各個部門的通信需求； 2) 對講機終端的設計容量在20套范圍內，每個語音頻道至少5~10個對講機在網； 3) 通信系統采用數字常規工作方式，提供某某項目物業管理使用； 4) 對講機可實現組呼； 5) 本系統物業使用的所有頻率、基站、手持機均需要獲得當?shù)責o線電管理局的批準。 |
|
覆蓋網絡結構 |
1) 設計網絡結構采用射頻電纜傳輸主干信號； 2) 分區覆蓋建筑內部； |
|
頻率申請 |
1）二信道數字中繼站組成的系統需要二對不受干擾的頻率，根據不同頻段波長的傳播特性，越高的頻率波長越短，更適合在建筑內的信號傳遞。同時高頻器件的特性和指標更容易實現，也是較為經濟的解決方案，目前國內對民用頻率的規劃對講機可使用的頻率在150MHz段和400MHz段，規劃將以412~422MHz民用頻率段為主進行申請。 |
3. 規劃設計指標
|
指標名稱 |
指標要求 |
|
信號覆蓋強度 |
1) 公共區域、電梯廳覆蓋區域內95%位置的接收信號電平大于或等于-85dBm； 2) 停車庫、電梯內部、主要設備機房區域95%位置的接收信號電平大于或等于-90dBm； 3) 建筑紅線內室外區域95%位置的接收信號電平大于或等于-90dBm； 4) 建筑紅線范圍外100米范圍內，可測得信號不高于-108dBm； 5) 所有覆蓋區域信噪比不低于10dB； |
|
語音通信的建立時間 |
1) 對講機發起呼叫至接通所需的時間不高于100ms； |
|
終端發射功率 |
1) 覆蓋區域內，手持終端的發射功率不高于+30dBm； 2) 室內分布天線終端的發射功率不高于+15dBm |
|
上行噪聲電平 |
在基站接收端接收到的上行噪聲電平小于-120dBm/200kHz |
|
信號外泄 |
室內信號泄漏至室外建筑紅線外100米處的信號強度應不高于-108dBm或低于室外該頻率信號10dB； |
二、 HANET(瀚網)保安無線對講系統方案介紹、系統特點和優勢
1. 對講信號室內分布射頻傳輸系統對信號傳輸布局的優勢
對講信號室內分布（IDS）系統是瀚網通信設計的射頻信號傳輸解決方案，是以傳統射頻技術為基礎，利用光纖技術優化結構，以實現在復雜的綜合性建筑中完成信號傳輸的目的。對講信號室內分布（IDS）系統不僅僅是以光電技術為核心，更重要的是通過合理的結構設計和精準的頻譜處理來保障射頻信號在不斷的轉換后，仍保持良好的信噪比，以達到最佳的用戶使用體驗和最為經濟合理的投入。
1) 更低的系統干擾，小信號處理替代傳統的高功率傳遞
系統不再依賴傳統發射主機需要更高的功率來抵抗傳輸中的損耗，從傳統的40W發射功率下降到以毫瓦為單位的傳輸能量，更容易抑制互相之間的干擾。能量的消耗大大降低，可靠性顯著提高。
傳統射頻線纜在橋架敷設時，最擔心的是功率過大干擾其他系統，在IDS系統中射頻線纜的數量大大降低，小能量為主的傳輸將不會造成外泄的擔憂。
2) 可實現更經濟的多業態，多系統信號融合
建筑規模的增大，造成即時通信需求的多元化和交叉區域出現，對講信號室內分布（IDS）系統可靈活的將信號像神經網絡一樣輸送到建筑的不同區域，再和來自其他用途的信號融合來共同覆蓋目標區域，既經濟又合理
3) 可靠性提高，維護成本更低
傳統射頻系統通過分支器串聯在電纜中以控制信號的傳輸，同時也帶來了系統的可靠性隱患，大量案例指出分支節點過多大大降低了系統的可靠性，線路損耗和故障率居高不下。對講信號室內分布（IDS）系統省去了大量的分支節點，光纖的可靠性更高，在維護時排查問題和替換光纖的成本更低。
4) 軟件設置直觀的實現調試和維護工作
為調試和維護考慮更多，對講信號室內分布（IDS）系統可以在中心機房訪問每一個遠端光纖射頻放大單元，重要的指標可以緊密的設置和調整，降低了調試的難度，使得維護工作更可追蹤。
三、 無線對講系統方案
1. 系統總體結構與說明
整個系統由以下部分組成：
a) 物業運營的數字對講機系統
提供物業運營對講通信信語音功能；
b) 室內分布系統

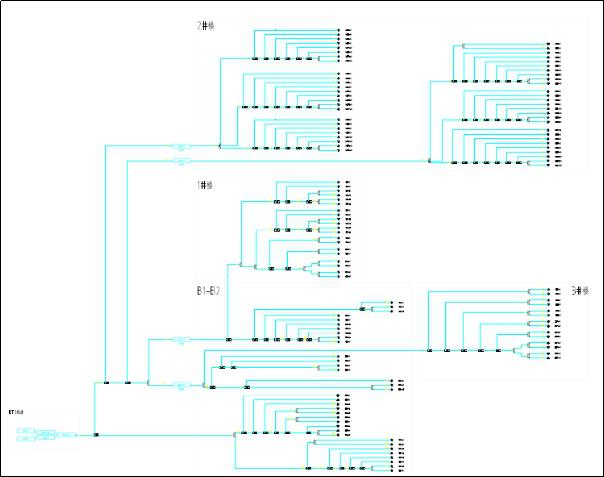

圖 1 系統整體結構圖
2. 物業運營保安無線對講系統方案設計
1) 系統簡述
根據物業運營要求的無線對講特點，建議采用MOTOROLA數字對講機系統來提供通信交換服務。系統設計為2個數字載波信道組成的基站，一共提供4個語音/數據信道，語音中繼臺也同時可以提供全信道的數據傳輸服務。因此系統既滿足用戶對通話量的要求也滿足用戶對數據傳輸應用的要求。
2) MOTOTRBO系統介紹
本次采用的MOTOTRBO是MOTOROLA公司數字產品中使用最為廣泛的一種經濟高效的通信系統，目前已經被大部分商業及企業單位采用，用來替代原先傳統的模擬對講機系統；
3) 將語音轉換成數字而非模擬信號具有諸多優勢。這些優勢包括：
............
......
...
